一、教具制作人单位、姓名：宁波中学  翁浩峰

二、教具适用学科：高中物理

三、制作材料：单片机、电压表、电流表、滑动变阻器、电池、开关、小灯泡、亚克力外壳、液晶屏、按钮、电路板、继电器、LM358运放等。

四、教具简介

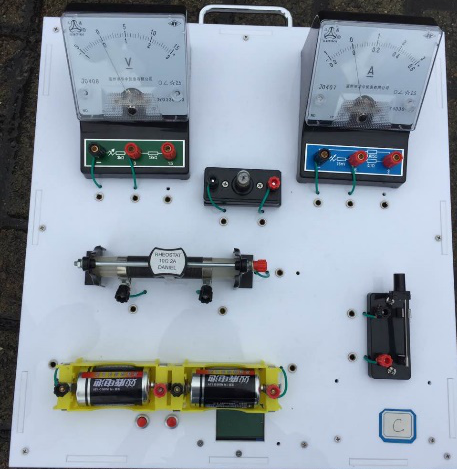

（一）教具装置图

（二）仪器特点及用途

在传统的物理学生电学实验教学中，教师需要逐个检查学生的接线，面对20多组学生实验，往往分身乏术。智能电学实验系统结合了传感器技术和物联网技术，很好的解决了这个难题。它由24块学生端的电学实验板和一套服务器端的软件组成。电学实验板会将实验接线情况转换成数据并无线发送到服务器端，服务器经过分析处理后向实验板发送分析结果，同时服务器会判断并记录每组学生接线情况，教师可以通过电脑或者手机登陆服务器，查看所有学生组的接线情况。依靠这套系统，学生能立刻知道自己的接线是否正确，教师能方便快速的掌握所有学生的实验情况。

（三）使用方法

1.学生先打开实验板电源，实验板会自动连接服务器，连接上后服务器会发送具体实验指令。如果是不需要小灯泡的实验可以拔掉小灯泡或者更换其它元件。实验板接到指令后会在液晶屏上显示此次的实验名称，然后学生开始进行电路连线操作，当接线完成时按下面板上的提交按钮，然后关注液晶屏上的反馈信息，如果显示连线正确则可以开始进行读数操作，如果连线错误则修改连线，也可以按下提示按钮查看由服务器端的AI发来的错误提示。

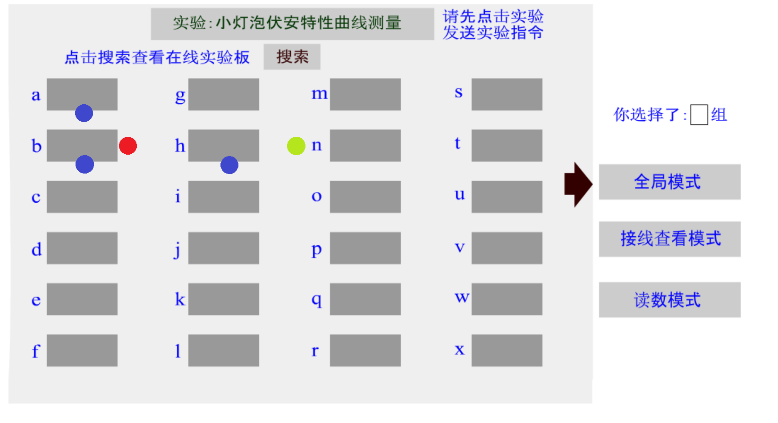

2.教师登陆服务器端的界面实时查看所有组的接线情况，如下图，如果出现蓝色圆点则说明学生实验板已经开机，如果出现红色圆点则说明学生提交的接线有错误，出现绿色圆点说明学生连线正确，教师可以点击每一组对应的灰色方块选中某组：

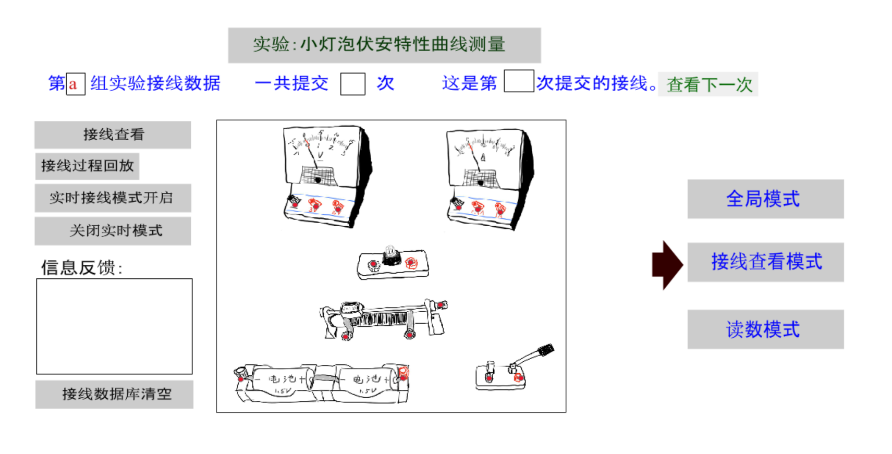

3.教师选中组后点击接线查看模式，进入下图的界面，在这个界面中，可以查看学生此时的接线，并会在中间的动画中虚拟的显示出来。教师可以查看学生提交过的所有的接线情况，或者直接回放接线过程，甚至直接开启实时接线模式，在这种模式下，画面上的虚拟接线会实时的呈现此时学生的接线过程。

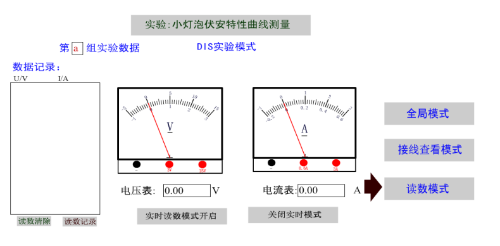

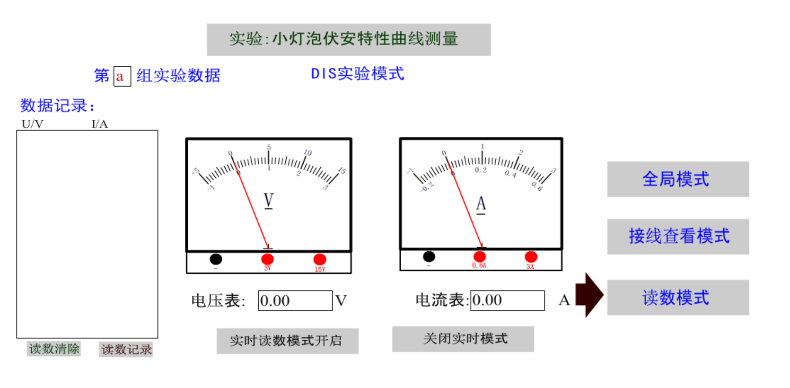

4.当选中组后，还可以进入读数模式，在这种模式下，可以实时的读取和记录来自学生实验板的电压表和电流表的数据。

5.当一个班的学生完成了实验后，这些实验的数据会保存在服务器端，教师可以在课后继续查看每一组学生的实验接线过程。当然还能从这些学生接线过程的数据中挖掘出什么，还没能进行更深入的思考。
