一、教具制作人单位、姓名：杭州市淳安县第二中学  宋东军；杭州市淳安县千岛湖镇青溪初级中学 严峰兰

二、教具适用学科：初中科学

三、制作材料：自制潜望镜、铁架台连接件、两种色光的激光光源、透镜组、玻璃砖、三棱镜（含底座）、打火机、香烟、注射器等。

四、教具简介

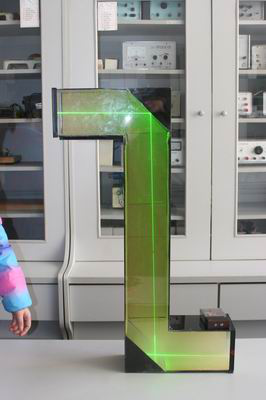

（一）教具装置图

　　（二）仪器特点及用途

　　1、特点

  （1）科学性：符合光学有关原理，符合人机工程学要求，人机关系：高效、安全、舒适。

  （2）新颖性：自制潜望镜，两端有透明盖子，潜望镜腔有三面内壁贴上亚光纸或海棉（防止镜面反射），另外一面可透光，外加可拆卸不透光Z形盖子，香（香烟），打火机(制烟雾——气溶胶)，铁架台连接件。潜望镜的水平段内腔空间可放入其它光学器件（如透镜、棱镜）。

  （3）实用性：改进后的演示装置操作性强，能演示常见光学器件对光线作用的特点。效果明显，成功率高，安全性好，易制作，得到老师和同学的认同，实用性好，具有推广价值。

  2、用途：本教具可演示多种光学实验。

 （三）使用方法

　　1.直接用潜望镜从低处看高处的物体，而且通过潜望镜看到的是正立的物体。

　　2.把潜望镜的Z形盖掀开，两端盖上透明盖子，向腔内注入烟雾，在潜望镜上端，打开一（或两）种色光的激光光源，让激光与上平面镜以45度射入，可清晰看见光在潜望镜中传播的路径与方 位，能方便地展现出潜望镜原理和像的性质。

　　3.利用丁达尔效应在潜望镜中演示其它的光学器件对光线作用的特点，把潜望镜上端盖掀开，依次放入透镜、平板玻璃、玻璃砖等器件以激光为光源可直观地看到相关现象。

　　4.另外潜望镜可固定在铁架台上可升降潜望镜便于观察。
