一、教具制作人单位、姓名：湖州市长兴县吕山乡中学  方金车

二、教具适用学科：初中科学

三、制作材料：橡胶塞、电解液、电源、导线、燃烧匙柄、电解槽、活塞等。

四、教具简介

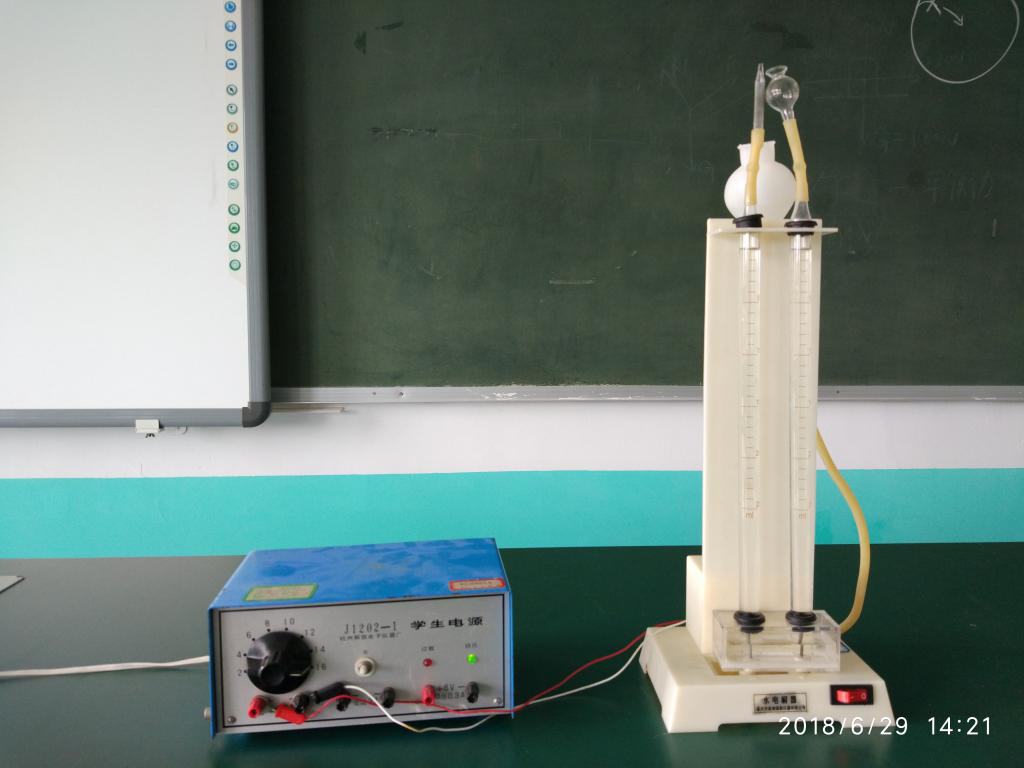

（一）教具装置图

（二）仪器特点及用途

1、特点

（1）快。基本上在100秒以内完成实验（以收集20mL氢气计），可以为后续任务教学节约大量时间。

（2）准。经多次实验验证，V氢气：V氧气均为2：1；验证产物现象也非常明显。

（3）稳。电解产生的氢气、氧气体积随溶液温度和0刻度调整略有差异，但均非常接近2：1。

（4）廉。电极材料的各原材料均非常廉价（总价0.5元以内，考虑到电极生锈，有时需重新制作），比原本的电极便宜了不知道多少倍。　　

2、用途：本教具可演示水电解实验。

（三）使用方法

1.通电瞬间看电极上气泡的快慢；

2.看管内液体下降快慢；

3.关掉电源时，两管中气体的体积（注意读数方法）。由于本装置产生气体的速度较快，我们可以连做多次用于排除偶然性，使实验结果更可靠。

4.检验气体成分（注意：熄灭火柴的方法以及放在小烧杯中）。
