一、教具制作人单位、姓名：浙江省德清县第一中学 梁振华

　　二、教具适用学科：高中物理

　　三、制作材料：水管快速接头 pvc管

　　四、教具简介

　　（一）教具装置图

　　1.肩扛式水箭筒

                                  作品实物图

                                   作品结构图

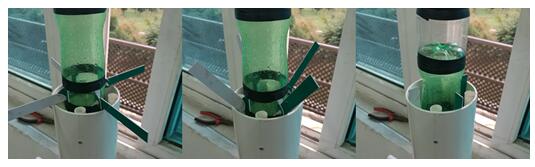

                                    折叠尾翼

2.迫击炮水火箭

                                      作品装置图

　　（二）仪器特点及用途

　　1.肩扛式水箭筒

　　本实验装置主要由筒式发射器、水火箭箭体组成。采用直径为110mm的PVC管（内部安装导轨）和水管快速接头作为发射器，为了提高飞行的稳定性需要加装折叠设计的尾翼，水火箭离开发射筒后自动弹开尾翼，实验实验时箭体能够准确的飞向目标方向，可达到100米的飞行距离。其主要的创新特点为：

　　（1）为了使整个实验装置便于携带和使用，采用了发射筒形式，可以进行任意角度、方向的发射。

　　（2）利用打气筒充气和饮料瓶作为主体，减少使用成本。

　　（3）使用空心螺丝连接饮料瓶，提高水箭筒的射程。

　　（4）采用折叠尾翼设计，增加飞行的稳定性。

　　（5）利用刹车线和水管快速接头，操作简单。

　　（6）通过调节充气气压进行射程调节，实验最大飞行距离为100米。

　　2.迫击炮水火箭

　　本实验装置由撞击式发射器、箭体、炮管组成。采用70mm直径的PVC管作为炮管，采用500ml雪碧瓶制作箭体。本装置主要的创新在于将水管快速接头母座进行改装制作而成的发射装置，该水火箭发射装置能够在特定撞击条件下，自动发射水火箭箭体，整个发射过程模拟了迫击炮发射。

　　（三）使用方法

　　1.肩扛式水箭筒

　　（1）取下发射筒的后盖，拿出箭体，捏紧刹车把，松开水管快速接头，取下饮料瓶箭体。

　　（2）在饮料瓶内加入约1/3的水，装回快速接口，并放入PVC管内。

　　（3）将打气筒与气嘴相连后，往瓶内打气，观察打气筒上的气压表，气压达到0.9MP时结束打气。

　　（4）将PVC发射管方向对准目标上方，捏动刹车把开关，箭体飞出发射筒后，展开尾翼飞向目标。

　　2.迫击炮水火箭

　　（1）在饮料瓶箭体内加入约1/3的水，装上快速接口，并与水管快速接头连接。

　　（2）将打气筒与气嘴相连后，往瓶内打气，观察打气筒上的气压表，气压达到0.9MP时结束打气。

　　（3）将PVC发射管方向对准目标方向，在管口自由释放箭体和发射装置，当发射装置撞击炮管底部后，箭体飞出发射管并飞向目标。
